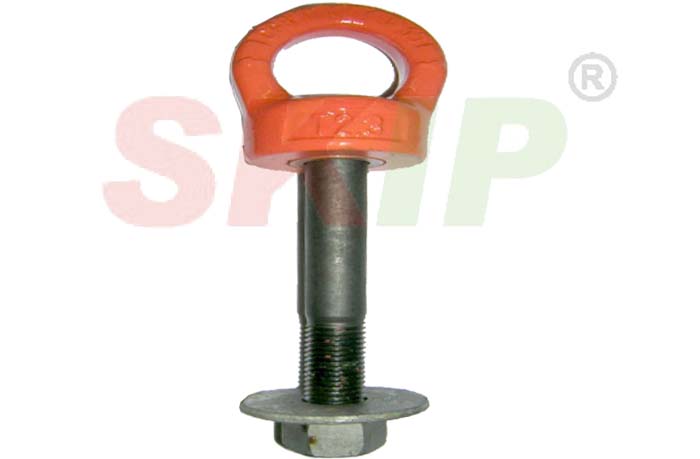

"SKIP-科耐" 810環眼螺栓旋轉吊點
[I]: 意大利制造
[810]: 產品編碼
[10]: 抗拉強度為100級
產品使用前的檢驗及年檢要求：
每次使用前應：
1）認真檢查吊點的外觀狀態，不能出現類似磨損、腐蝕、裂痕或明顯變形的缺陷問題。
2）產品的外觀標記必須清晰可見。
3）被吊物的載荷不能超過規定的工作載荷標準（WLL，已標注于產品和使用說明書上）
4）由于吊環的受力接觸面存在使用磨損，要求此部位的局部磨損程度不得超過吊環直徑的10%
5）此類吊點通過旋轉螺桿插入到被吊物上，因此吊環可以實現360°自由旋轉。如果不能自由旋轉，請用新的產品將其替換下來。
注意：只有符合相關資質要求的人員才能對吊點產品實施檢驗。根據現行法規要求，操作者必須在進行檢驗作業前制定詳細的檢驗計劃并對相關產品按計劃進行定期檢驗，每次檢驗后還應做好檢驗記錄。
如何使用：
1）根據歐洲議會和理事會機械指令2006/42/EC（包括其修訂版本）的要求，實施吊裝操作的人員必須達到法定允許年齡并具備一定的從業資質。
2）具備相關資質能力的人員必須全程監控吊裝作業的操作過程并持續觀察被吊物的重心位置及狀況，通過逐步調整吊點的安裝位置以保持被吊物在起吊過程中的受力平衡。
3）對于在外形上不對稱的被吊物而言，請參照相關換算表格對應降低吊點的最大工作載荷（WLL）。
4）核對吊點螺桿的阻力級別是否適當，其采用材質的牽引阻力一般不低于。
5）螺桿插入被吊物后必須用高阻力級別（不低于10級）的防松螺母加以緊固。
6）螺桿螺紋的最小深度要求：
l 鋼質，1Xd（1倍的螺紋直徑）
l 鑄鐵質，1.25Xd（1.25倍的螺紋直徑）
l 鋁合金質，2Xd（2倍的螺紋直徑）
l 鎂合金質，2.5Xd（2.5倍的螺紋直徑）
吊點在安裝過程中如果使用的是高位防松螺母，那么被吊物上通孔的直徑長度必須比螺桿的直徑長度要長，但不能超過兩毫米（2mm）。我們建議采用尺寸匹配的DIN6340墊圈配合高位防松螺母一起使用。
7）螺紋孔必須與支撐平面呈垂直角度。
8）確定螺桿表面的平面度及尺寸與被吊物相適應，這樣可以保證吊點與被吊物的接觸平面能夠完全且緊密地貼合。如果被吊物的接觸平面是傾斜的，則禁止使用此類旋轉吊點。
9）為簡單快捷地安裝吊點，您可以通過手動安裝內六角螺釘而無需借助接線來對吊點進行夾固，因為借助接線可能會對螺紋產生預緊力。
10）當吊點與被吊物的接觸面完全貼合時，即可對吊點進行夾固。
11） 如果使用防松螺母，必須保證螺母充分擰緊且與被吊物的底部接觸面完全貼緊。
12） 一旦吊點夾固好以后，應立即檢查吊環是否可以自由旋轉。
13） 確認吊環可以自由旋轉后將其朝向調整至與被吊物一致的方向。注意，起吊過程中不得對吊環的朝向進行調整。
14） 工作載荷下調參照表
|
工作環境溫度 |
下調幅度 |
|
-20℃至100℃ |
無需下調 |
|
100℃至200℃ |
15% |
|
200℃至250℃ |
20% |
|
250℃至350℃ |
25% |
|
350℃以上 |
嚴禁使用 |
15）合效安全系數為4。
16） 當吊點安裝到被吊物上時，建議使用螺紋止動黏膠將其緊密粘合起來。
17） 需要側向牽引起吊時，傾斜角度不得超過5°。此時，工作載荷需下調10%。
18） 全載荷條件下，吊點的安全作業次數可以達到20,000次。
19） 如果作業環境中存在安全風險，必須采取相應的安全防范措施以保護操作者和現場作業人員的人身和財產安全。
20）不遵循相關指導要求進行操作可能會導致嚴重的人員傷亡及財產損失。
21） 相關文件內容是根據歐洲議會和理事會機械指令2006/42/EC的要求而制定的。
禁止操作事項：
1） 嚴禁在安裝吊點的過程中使用長度不符合要求的螺桿，這樣會妨礙吊點的正確安裝。
2） 嚴禁在強腐蝕性環境（如酸性環境）或易燃易爆的環境下使用。
3） 當工作環境溫度超過350℃或低于-20℃時，嚴禁使用。
4） 嚴禁在實際負荷超過額定工作載荷的狀態下使用。
5） 嚴禁在規定允許的工況范圍以外使用。
6） 嚴禁使用尺寸偏大的防松螺母對吊點進行夾固。
7） 嚴禁擅自更換產品中的原裝部件，包括吊點螺桿。
8） 嚴禁使用強度級別低于10級的防松螺母。
9） 嚴禁用于人員提升。
10）作業過程中，嚴禁任何人員停留于高空起吊作業下方的垂直投影區域內。
11）被吊物在搬運移動過程中可能會跌落的地區都屬于高危區域范圍，嚴禁任何人員在此區域經過或停留。
12）嚴禁對產品擅自進行更改、維修以及熱處理加工。否則，相關產品質量保證條款將會失效，而產品供應商對由此而產生的一切風險和后果均不承擔任何法律責任。
產品存儲：
產品的存儲環境必須符合相關要求，如干燥通風，無腐蝕等。
