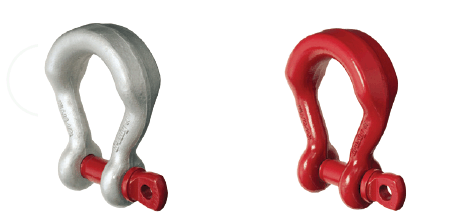

【G-2169】Crosby螺旋銷寬體卸扣
l 工作載荷7公噸、12.5公噸和18公噸。
l 經過淬回火處理，抗拉強度達到優越性能。
l 鍛造合金鋼材質。
l 表面處理為熱浸鋅或原色，可供選擇。
l 每件產品都單獨經過載荷測試和磁粉探傷檢測，如要求可提供檢測證書。
l 本產品滿足并超出ASME B30.26標準在標識、韌性、設計系數、試驗負荷及溫度方面的要求，同時在ASME B30.26標準未作要求的其他關鍵性要求如疲勞、沖擊及材料可追溯性方面充分滿足客戶需求。
l Red Pin®紅銷標志是科索比®原裝正品的品質保障。
G-2169/S-2169螺旋銷寬體卸扣
|
最大工作載荷（t） |
G-2169
貨號 |
S-2169
貨號 |
單重
（KG） |

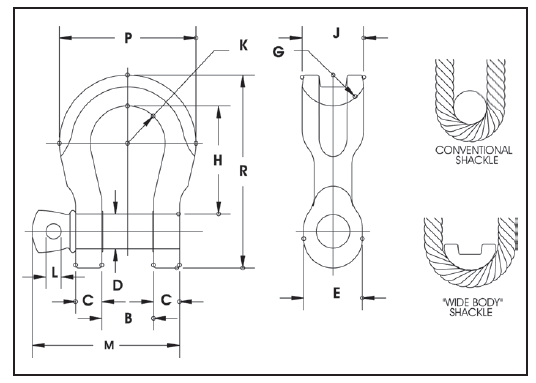

各部分尺寸（mm） |
|
B +/-
.25 |
C |
D
+/-
.02 |
E |
G |
H |
J |
K |
L |
M |
P |
R |
|
7 |
1021655 |
1021664 |
7.7 |
31.8 |
17.5 |
22.4 |
46.2 |
31.8 |
90.4 |
40.6 |
31.8 |
12.7 |
101 |
104 |
149 |
|
12.5 |
1021673 |
1021682 |
19.4 |
42.9 |
23.4 |
28.7 |
60.5 |
34.8 |
118 |
54.1 |
41.4 |
14.2 |
130 |
140 |
194 |
|
18 |
1021691 |
1021699 |
28.7 |
51.6 |
29.5 |
35.1 |
68.3 |
38.1 |
148 |
63.5 |
50.8 |
17.5 |
159 |
172 |
238 | 極限載荷是最大工作載荷的5倍，試驗載荷是最大工作載荷的2倍。
產品詳情：請致電 0313-8083338, Email: info@skiplifting.com
|
