SKIP®耐低溫重型旋轉吊點
（型號HR-1000CT，適用于海下和鹽水環境中）
此類低溫應用旋轉吊點上的吊環經過鍛造而成，即使在惡劣的環境下也十分耐用，可用于低至-45℃的環境下。以下是其主要特點：
l 所有零部件的硬度可達34HRc。
l 所有承重部件都由經過熱處理的合金鋼材質構成。
l 所有承重部件都經過夏比沖擊測試：主體、襯套、墊圈和吊環可滿足-20℃時42焦耳沖擊值的要求；螺栓件滿足-101℃時27焦耳沖擊值的要求。
l 為提高產品的抗腐蝕性能，特別采用熱擴散式鍍鋅法進行表面處理。
l 每件產品單獨經過磁粉探傷檢測并附帶有檢測證明。
l 所有產品都在2倍最大工作載荷條件下逐個經過載荷試驗。
l 尺寸規格在2英寸及以上的產品都裝有無線射頻識別系統。
l 所有承重部件都由經過熱處理的合金鋼材質構成。
l 除卡環外，所有零部件都由硬度可達34HRc的材料制成。
l 所有的主承重結構件都經過夏比沖擊測試：主體、襯套、墊圈和吊環可滿足-20℃時42焦耳沖擊值的要求；螺栓件滿足-101℃時27焦耳沖擊值的要求。
l 每件產品單獨經過磁粉探傷檢測并附帶有檢測證明。
l 鍛造吊環上帶有凸起的生產廠家名稱和產品追溯代碼，其表面硬度進一步提高，在惡劣環境下的耐用性更強。
l 頂部墊圈帶有顏色區分：藍色表示英制尺寸，灰色表示公制尺寸。
l 墊圈上壓印有產品的最大工作載荷和建議扭矩值。
l 所有產品都在2倍最大工作載荷條件下逐個經過載荷試驗。

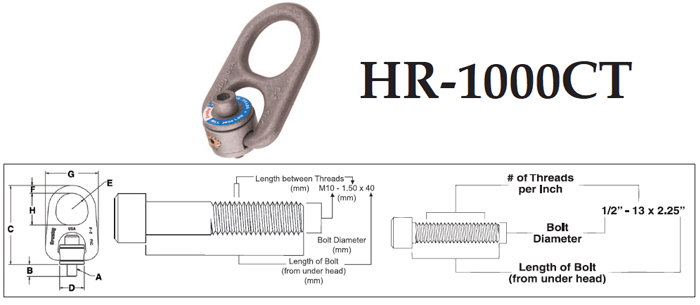

l 螺栓尺寸辨別：螺栓件的具體尺寸信息請參照一下圖表。
l 尺寸規格在2英寸及以上的產品都裝有無線射頻識別系統。
l 每件產品都有單獨的序列編號。
l 表面處理：熱擴散式鍍鋅。
l 螺栓件尺寸可按要求提供。
|
Frame Size No. |
HR-1000CT貨號 |
工作載荷（IBS） |
扭矩值 |
各部位尺寸（in.） |
單重（IBS） |
|
螺栓尺寸（A） |
螺紋有效投影長度（B） |
C |
D |
E |
F |
G |
H |
|
2 |
6607663 |
2000 |
28 |
1/2-13x2.25 |
.69 |
6.26 |
1.96 |
1.25 |
.62 |
4.20 |
2.50 |
3 |
|
2 |
6607730 |
2000 |
28 |
1/2-13x2.75 |
1.20 |
6.26 |
1.96 |
1.25 |
.62 |
4.20 |
2.50 |
3 |
|
2 |
6607664 |
3200 |
60 |
5/8-11x2.25 |
.69 |
6.26 |
1.96 |
1.25 |
.62 |
4.20 |
2.50 |
3 |
|
3 |
6607665 |
5400 |
100 |
3/4-10x3.00 |
.85 |
8.66 |
2.96 |
1.63 |
1.00 |
6.25 |
3.25 |
10 |
|
3 |
6607666 |
7200 |
160 |
7/8-9x3.00 |
.85 |
8.66 |
2.96 |
1.63 |
1.00 |
6.25 |
3.25 |
10 |
|
3 |
6607667 |
10000 |
230 |
1-8x3.50 |
1.35 |
8.66 |
2.96 |
1.63 |
1.00 |
6.25 |
3.25 |
10 |
|
4 |
6607668 |
13500 |
470 |
1-1/4-7x5.00 |
2.09 |
11.21 |
3.71 |
2.00 |
1.25 |
7.82 |
4.00 |
23 |
|
4 |
6607669 |
20000 |
800 |
1-1/2-6x5.50 |
2.59 |
11.21 |
3.71 |
2.00 |
1.25 |
7.82 |
4.00 |
23 |
|
4 |
6607727 |
20000 |
800 |
1-1/2-8x5.50 |
2.59 |
11.21 |
3.71 |
2.00 |
1.25 |
7.82 |
4.00 |
23 |
|
5 |
6607670 |
28000 |
1100 |
2-4.5x7.50 |
3.21 |
15.09 |
4.00 |
2.69 |
1.58 |
11.17 |
4.25 |
69 |
*極限載荷為WLL的5倍。
*內六角形合金鋼螺栓是按照美國材料試驗協會ASTM A320 L7或L43級標準制造的。
*采用建議扭矩值的前提是：螺栓件的螺紋部分保持干凈和干燥的狀態，且不帶有任何潤滑物質。
產品詳情： 請致電 0313-8083338,email:info@skiplifting.com
|
