Crosby封閉式鍍鋅澆鑄套頭

• 鍛造鋼制承插尺寸至 38 毫米，鑄造合金鋼尺寸從 40 毫米至100 毫米。

• 粗鋅承插端可達到目錄中鋼絲繩強度 100％ 的額定功效。額定值基于建議使用的 6 x 7、6 x 19 或 6 x 36、IPS 或 XIP(EIP)、XXIP (EEIP)、RRL、FC 或 IWRC 鋼絲繩。使用最少股數構造的鋼絲繩（如 1 x 7）需要特別注意承插吊籃是繩股直徑的 5 倍或鋼絲繩直徑的 50 倍，以兩者中較大者為準。

注意：40 毫米及更大尺寸的所有鑄鋼承插經過磁粉和超聲波檢查�？舍槍μ厥庥嗁徧峁�驗證測試。

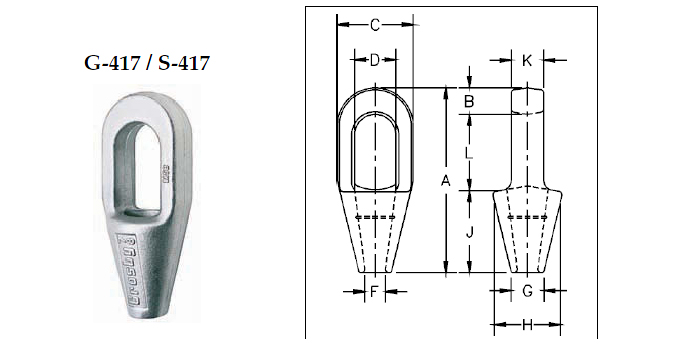

繪圖顯示了 6 毫米至 18 毫米承插上使用的一個凹槽。20 毫米至 38 毫米的尺寸使用 2 個凹槽。40 毫米及更大的尺寸使用 3 個凹槽。

產品規格：

鋼絲繩直徑		結構繩股直徑	極限負荷	貨號		重量每個	尺寸
（mm）	（in）			G-417鍍鋅	S-417 S.C.		A	B	C	D	F	G	H	J	K	L
6-7	1/4	-	4.50	1039897	1039904	.23	116	12.7	39.6	22.4	9.65	17.5	39.6	57.2	12.7	46.0
8-10	5/16-3/8	-	12.0	1039913	1039922	.34	125	15.8	42.9	24.6	12.7	20.6	42.9	57.2	17.5	52.3
11-13	7/16-1/2	-	20.0	1039931	1039940	.68	140	17.5	51.0	29.5	14.2	23.9	51.0	63.5	22.4	58.7
14-16	9/16-5/8	12-13	30.8	1039959	1039968	1.13	162	20.6	67.0	35.8	17.5	30.2	67.0	76.2	25.4	65.0
18	3/4	14-16	43.5	1039977	1039986	1.92	194	26.9	76.2	42.2	22.4	33.3	70.0	89.0	31.8	77.7
20-22	7/8	18-19	65.3	1039995	1040000	3.28	226	33.3	92.0	49.3	25.4	38.1	82.5	102	38.1	90.5
24-26	1	20-22	81.6	1040019	1040028	4.76	254	36.6	105	58.5	28.7	44.5	95.5	114	44.5	103
28-30	1-1/8	24-26	100	1040037	1040046	6.46	283	39.6	114	65.0	31.8	51.0	105	127	51.0	116
32-35	1-1/4-1-3/8	28	136	1040055	1040064	8.95	309	41.4	127	71.0	38.1	58.5	119	138	56.5	129
38	1-1/2	30-32	170	1040073	1040082	13.24	355	49.3	137	81.0	41.4	70.5	132	151	62.5	155
40-42	1-5/8	33-35	188	1040091	1040108	16.32	390	54.0	146	82.5	44.5	76.2	140	165	70.0	171
44-48	1-3/4-1-7/8	36-40	268	1040117	1040126	25.96	445	55.5	171	95.5	51.0	79.5	162	191	76.2	198
50-54	2-2-1/8	42-45	309	1040135	1040144	35.83	505	62.0	194	111	57.2	95.5	187	216	82.5	224
56-60	2-1/4-2-3/8	46-48	360	1040153	1040162	47.62	546	70.0	216	127	66.8	105	210	229	92.0	248
64-67	2-1/2-2-5/8	50-54	424	1041759	1041768	63.50	597	79.5	241	140	74.5	114	235	248	102	270
70-73	2-3/4-2-7/8	56-62	549	1041777	1041786	99.79	645	79.5	273	159	79.5	124	259	279	124	286
75-80	3-3-1/8	64-67	656	1041795	1041802	125	689	85.6	292	171	86.0	133	292	305	133	298
82-86	3-1/4-3-3/8	70-73	750	1041811	1041820	142	743	102	311	184	92.0	146	311	330	146	311
88-92	3-1/2-3-5/8	76-80	820	1041839	1041848	181	787	102	330	197	98.5	160	330	356	159	330
94-102	3-3/4-4	-	1005	1041857	1041866	246	845	108	362	216	108	184	362	381	178	356

* 銷的直徑不能超過搭配 416 承插上使用的銷的直徑。參考相鄰頁的“D”尺寸。

† 鑄造合金鋼。
